先日紹介した渥美先生の自作教材ですが、続編が届きました。以下渥美先生の写真付きのコメントです。

こんな教材ができました。（後日談）

 このあいだ、自作教材を取り上げてもらったのですが、

 実は、電動ファン・シミュレータとエンジンECUを連結すると、電動ファンが勝手に回り始めちゃうんです…。

 アクティブ・テストで停止の指示を出すと止まるから、まぁいいかな～なんて思っていたのですが、

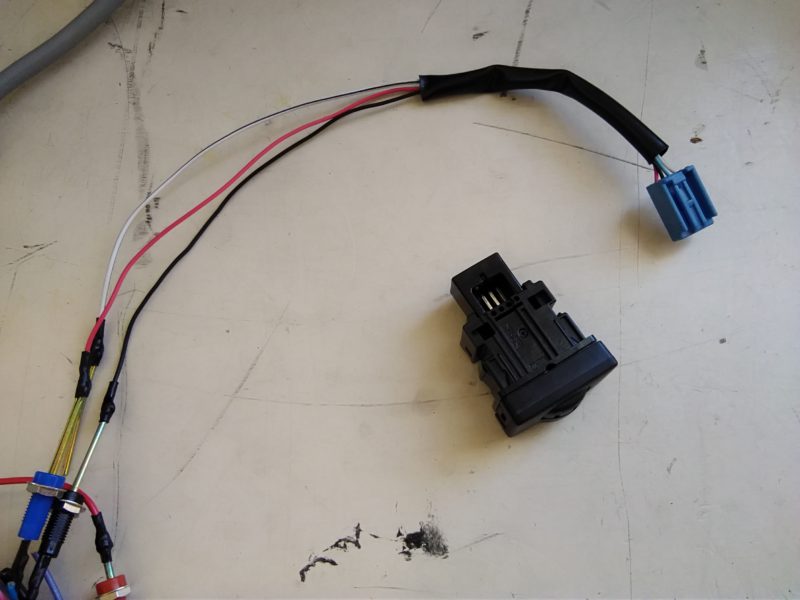

どうせなら止まった状態から動かしたい！と思い「たぶん水温だろう」ということで水温センサ付けました

 ↓それが、こちら

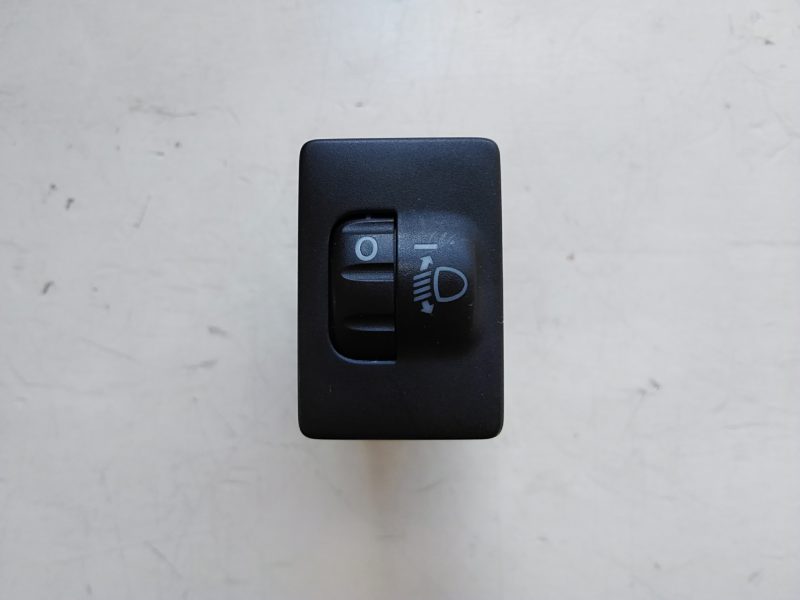

そう、みなさまご存じ（？）のレベリング・スイッチです。用途は違えど構造は同じなので、試しに付けてみたところ…

何と、びっくり！！

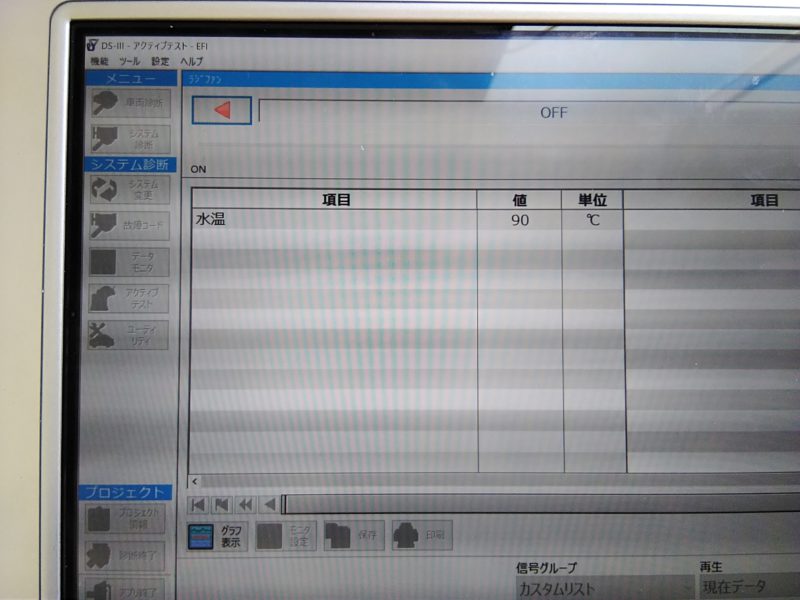

 水温『９０℃』を表示するじゃありませんか！（エンジンが最高のパフォーマンスを発揮できる状態になる温度だと思ってください）

 偶然っておそろしいですね



もちろん、電動ファンが勝手に回り出すこともなくなりました…。

 （でも、９０℃の表示を目にしたら、もうそんなことはどうでもよくなってしまいました）

ちなみに、レベリング・スイッチを取り外すと、電動ファンは勢いよく回り出しました。

いわゆる、フェイルセーフというやつでしょうね。



そしてさらに、ふつうの状態でレベリング・スイッチをいじると、水温が３５度まで段階的に下がっていきました。

 今回のこの装置も大好きなダイハツ・LA300Sミライースの部品を使わせていただきました。ダイハツの関係者のみなさま、いつもありがとうございます。

 ☆今回の内容は授業でちゃんと取り上げる内容ですので、よく分からない人も安心してくださいね。



以上渥美先生の作品でした。いつも情報ありがとうございます(yagawa)
